1987年大兴安岭森林火灾对陆地植被影响数据集
宫阿都，李 静*
北京师范大学地理学部，北京
100875
摘 要：1987年5月6日至6月2日在黑龙江省大兴安岭地区发生了森林大火。基于森林大火前后（1986年6月5日、1986年6月12日、1987年6月15日、1987年7月26日）的Landsat TM数据的近红外波段和中红外波段的反射率，计算归一化差分燃烧比（dNBR），参考过火后的遥感影像，设定dNBR阈值，得到大兴安岭过火范围及燃烧指数（火情指数）数据；基于时间序列的8天合成的GLASS的叶面积指数（LAI，1981-2016年）和光合有效辐射吸收比例（FAPAR，1982-2016年）产品，通过最大值合成得到每月的数据和每年的数据，在此基础上计算距平，得到1987、1992、1997、2002年LAI、FAPAR的距平空间数据；参考大火前后遥感影像，在高火烧强度区、低火烧强度区及未过火林地区分别划出样区，统计样区内植被在1981-2016年每8天的LAI、FAPAR数据和1982-2015年每年的LAI、FAPAR数据；根据过火范围裁剪MCD12Q1数据，将土地利用类型合并为7类（森林、灌木、草地、永久湿地、耕地、建筑用地、耕地与自然植被），对每一类土地覆盖所占的面积比例进行统计，得到1987年大兴安岭森林大火及其对植被影响数据集。该数据集包括：（1）1987年大兴安岭森林火灾范围数据；（2）1987年大兴安岭森林燃烧指数（dNBR）数据（空间分辨率为30 m）；（3）1987、1992、1997、2002年LAI、FAPAR的年距平空间数据集（空间分辨率为0.05º，约5 km）；（4）高、低火烧强度区及未过火林地区的样区空间位置数据和这些区域1981-2016年每8天的LAI、FAPAR统计数据，1982-2015年每年的LAI、FAPAR统计数据；（5）2000、2004、2008、2012年过火范围内的土地覆盖空间分布数据（空间分辨率为500 m）及2000-2013年各类土地覆盖所占的面积比例统计数据。数据集存储为.shp、.tif和.xlsx格式，包含18个数据文件，数据量为206 MB（压缩为1个文件，60.7 MB）。
关键词：森林火灾；大兴安岭；陆地植被；LAI；FAPAR；地表覆盖
DOI: 10.3974/geodp.2018.01.10
1 前言
森林火灾是最为严重的自然灾害之一，蔓延速度快，通常会造成植被生态系统的严重损毁，对人类生存环境和生物多样性的维系造成重大影响[1]。全世界每年发生火灾约20万次，过火面积3.50-4.50亿hm2[2]。量化林火后的植被损失、恢复特征对森林生态系统有着重要的意义，遥感技术在追踪植被响应与恢复中应用广泛[3]。GLASS全球陆表特征参量产品生成系统综合利用国内外卫星遥感数据源，生产了针对全球范围内，长时间序列的高精度植被遥感参数产品[4]，有利于不同研究的对比分析。本文以1987年5月6日至6月2日发生在中国黑龙江省大兴安岭的重大森林火灾为例，基于长时间序列，高质量的全球陆表特征参量GLASS产品的植被遥感参数（LAI、FAPAR）数据，结合大兴安岭过火区过火前后的Landsat影像及MODIS土地覆盖数据来分析植被受森林火灾的影响状况，生产了1987年大兴安岭森林火灾对陆地植被影响数据集[5]，本数据能够表征植被对森林火灾响应与恢复特征。
2 数据集元数据简介
1987年大兴安岭森林火灾对陆地植被影响数据集[5]的名称、作者、地理区域、数据年代、时间分辨率、空间分辨率、数据集组成、数据出版与共享服务平台、数据共享政策等信息见表1。
表1 1987年大兴安岭森林大火对植被影响数据集元数据简表
|
条 目 |
描 述 |
|
数据集名称 |
1987年大兴安岭森林大火对植被影响数据集 |
|
数据集短名 |
ForestFireGKR1987 |
|
作者信息 |
宫阿都 B-8953-2018, 北京师范大学地理科学学部, gad@
bnu.edu.cn 李静 B-8923-2018, 北京师范大学地理科学学部, jingli@mail.bnu.edu.cn |
|
地理区域 |
1987年中国大兴安岭过火区及周边地区 |
|
数据年代 |
1981-2016年 |
|
时间分辨率 |
每8天，每年 |
|
空间分辨率 |
30 m×30 m, 1 km×1 km,
5 km×5 km |
|
数据格式 |
.shp, .tif, .xlsx |
|
数据量 |
60.7 MB（压缩后） |
|
数据集组成 |
本数据集包括（1）1987年大兴安岭森林火灾范围数据；（2）1987年大兴安岭森林燃烧指数（dNBR）数据（空间分辨率为30 m）；（3）1987、1992、1997、2002年LAI、FAPAR的年距平空间数据集（空间分辨率为0.05º，约5 km）；（4）高、低火烧强度区及未过火林地区的样区空间位置数据和这些区域1981-2016年每8天的LAI、FAPAR统计数据、1982-2015年每年的LAI、FAPAR统计数据；（5）2000、2004、2008、2012年过火范围内的土地覆盖空间分布数据（空间分辨率为500 m）及2000-2013年各类土地覆盖所占的面积比例统计数据 |
|
基金项目 |
中华人民共和国科学技术部（2016ST0010） |
|
出版与共享服务平台 |
全球变化科学研究数据出版系统 http://www.geodoi.ac.cn |
|
地址 |
北京市朝阳区大屯路甲11号100101，中国科学院地理科学与资源研究所 |
|
数据共享政策 |
全球变化科学研究数据出版系统的“数据”包括元数据（中英文）、实体数据（中英文）和通过《全球变化数据学报》（中英文）发表的数据论文。其共享政策如下：（1）“数据”以最便利的方式通过互联网系统免费向全社会开放，用户免费浏览、免费下载；（2）最终用户使用“数据”需要按照引用格式在参考文献或适当的位置标注数据来源；（3）增值服务用户或以任何形式散发和传播（包括通过计算机服务器）“数据”的用户需要与《全球变化数据学报》（中英文）编辑部签署书面协议，获得许可；（4）摘取“数据”中的部分记录创作新数据的作者需要遵循10%引用原则，即从本数据集中摘取的数据记录少于新数据集总记录量的10%，同时需要对摘取的数据记录标注数据来源[6] |
3 数据研发方法
大兴安岭是我国面积最大的林区，位于黑龙江省、内蒙古自治区东北部（位于东经121°12′至127°00′；北纬50°10′至53°33′。东西横跨6个经度，南北纵越3个纬度），林地面积为678.40万hm2，属于寒温带大陆季风气候区，冬寒夏暖，年温差大，夏季降水较多。大兴安岭北部气候干冷，风力较大，为林火多发区域，火灾高发期为春秋季。图1为研究区地理位置。
图1 1987年黑龙江省大兴安岭地区森林大火研究范围地理位置图
（图中遥感影像为1987年火灾后Landsat影像，R:5, G:4, B:3 ）
本文基于大兴安岭森林大火前后（1986年6月5日、1986年6月12日、1987年6月15日、1987年7月26日）的Landsat TM数据的近红外波段和中红外波段的反射率，通过计算差分归一化燃烧指数（dNBR）并设定阈值得到研究区过火范围及燃烧指数数据；然后基于时间序列的8天合成的GLASS的叶面积指数（LAI）和光合有效辐射吸收比例（FAPAR）产品，通过均值合成法得到每月的数据，最大值合成法得到每年的数据，在此基础上计算研究区域植被遥感参数的距平空间数据集；同时，参考大火前后遥感影像，在高火烧强度区、低火烧强度区及未过火林地区分别划出样区，统计样区内过火前后每8天及每年的植被遥感参数变化情况；最后根据过火范围，裁剪MCD12Q1数据，将土地利用类型合并为7类：森林、灌木、草地、永久湿地、耕地、建筑用地、耕地与自然植被，并对每一类土地覆盖所占的面积比例进行统计，得到森林火灾对陆地植被影响数据集。
3.1 算法原理
（1）差分归一化燃烧指数（dNBR）计算
dNBR用于提取森林火灾事件的过火范围以及火烧强度信息。dNBR的计算方法如公式（1）所示。
(1)
(2)
式中，NBRpre、NBRpost分别代表火前、火后影像的归一化燃烧比（NBR）值，NBR值由Landsat TM近红外波段与中红外波段的反射率计算得到，分别为ρ4、ρ7，设定dNBR阈值为0.2提取过火区域[7]。
（2）最大值合成法
本文基于大兴安岭研究区林地未过火区多年每8天的植被遥感参数（LAI、FAPAR）数据进行月内均值合成，得到未过火区植被遥感参数的年内变化规律，提取不同地区各植被遥感参数的月最大值，再基于该月份（大兴安岭的LAI、FAPAR：7月份值最大）的植被遥感参数值得到年植被遥感参数时间序列数据。
（3）距平分析法
基于年植被遥感参数时间序列数据计算研究时段内植被遥感参数的均值，计算研究区内每年每个像元的植被遥感参数距平值，计算方法如下：
(3)
式中，
为t时刻像元i的植被遥感参数距平值，
为t时刻像元i的植被遥感参数值，
为所有时刻像元i的植被遥感参数均值。
3.2 技术路线
1987年大兴安岭森林火灾对陆地植被影响数据集的生产过程主要包括3个方面。首先是基于过火前后的Landsat5 TM影像提取过火范围以及火烧强度；其次是基于时间序列的植被遥感参数数据（LAI/FAPAR），通过对比未过火区域植被遥感参数变化情况来研究不同火烧强度下植被遥感参数的响应与恢复状况；以及总结过火区不同植被类型的演替规律（图2）。

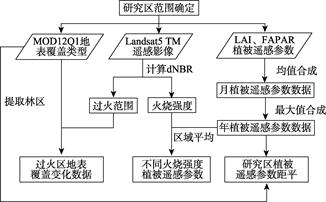

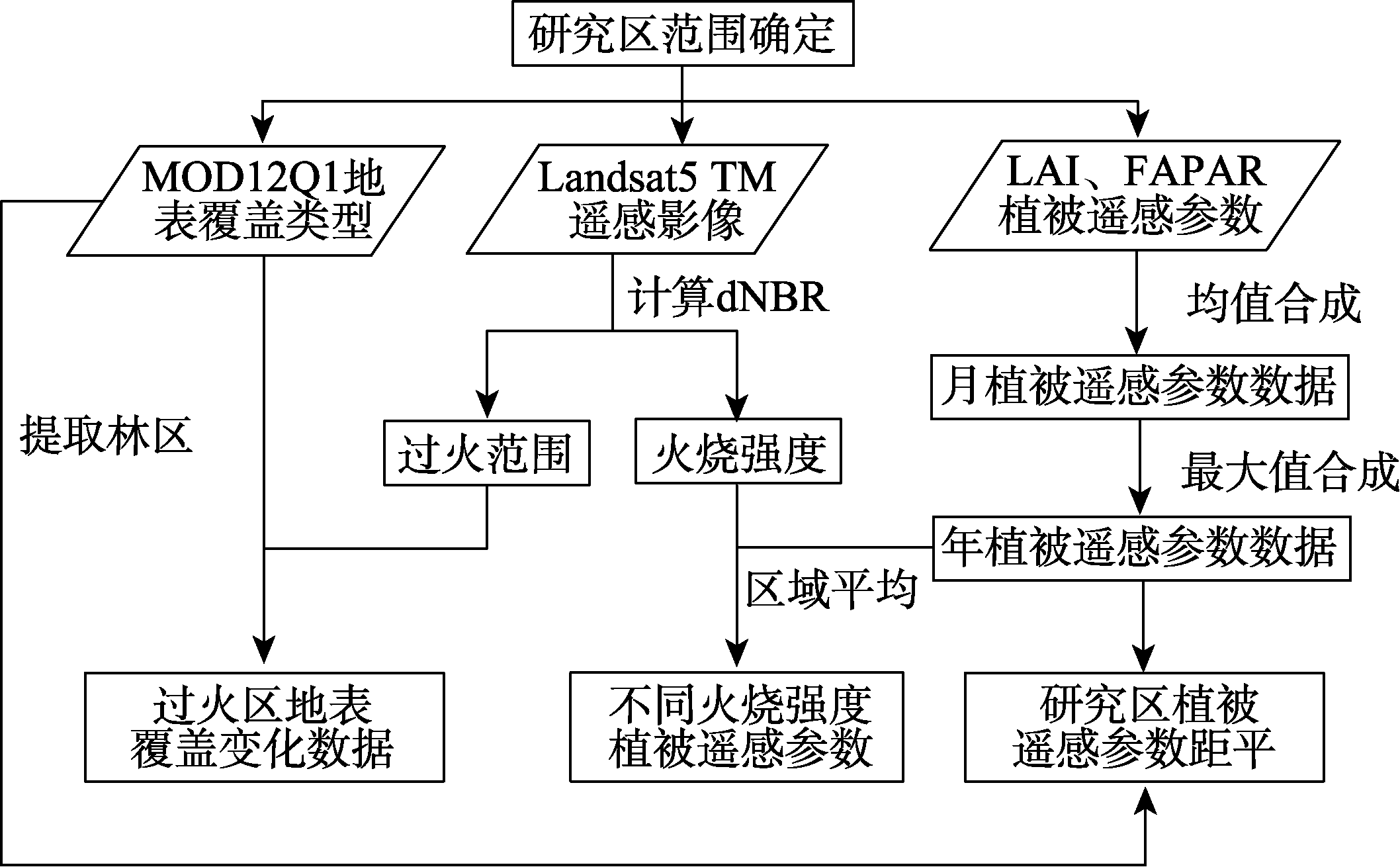

图2 1987年黑龙江省大兴安岭地区森林大火研究技术路线图
4 数据结果与验证
4.1 数据结果组成（或空间分布）
本数据集包括：
（1）1987年大兴安岭森林火灾范围数据
（2）1987年大兴安岭森林燃烧指数（dNBR）数据（空间分辨率为30 m）
（3）1987、1992、1997、2002年LAI、FAPAR的年距平空间数据集（空间分辨率为0.05º，约5 km）
（4）高、低火烧强度区及未过火林地区的样区空间位置数据和这些区域1981-2016年每8天的LAI、FAPAR统计数据、1982-2015年每年的LAI、FAPAR统计数据
（5）2000、2004、2008、2012年过火范围内的土地覆盖空间分布数据（空间分辨率为500 m）
（6）2000-2013年各类土地覆盖所占的面积比例统计数据

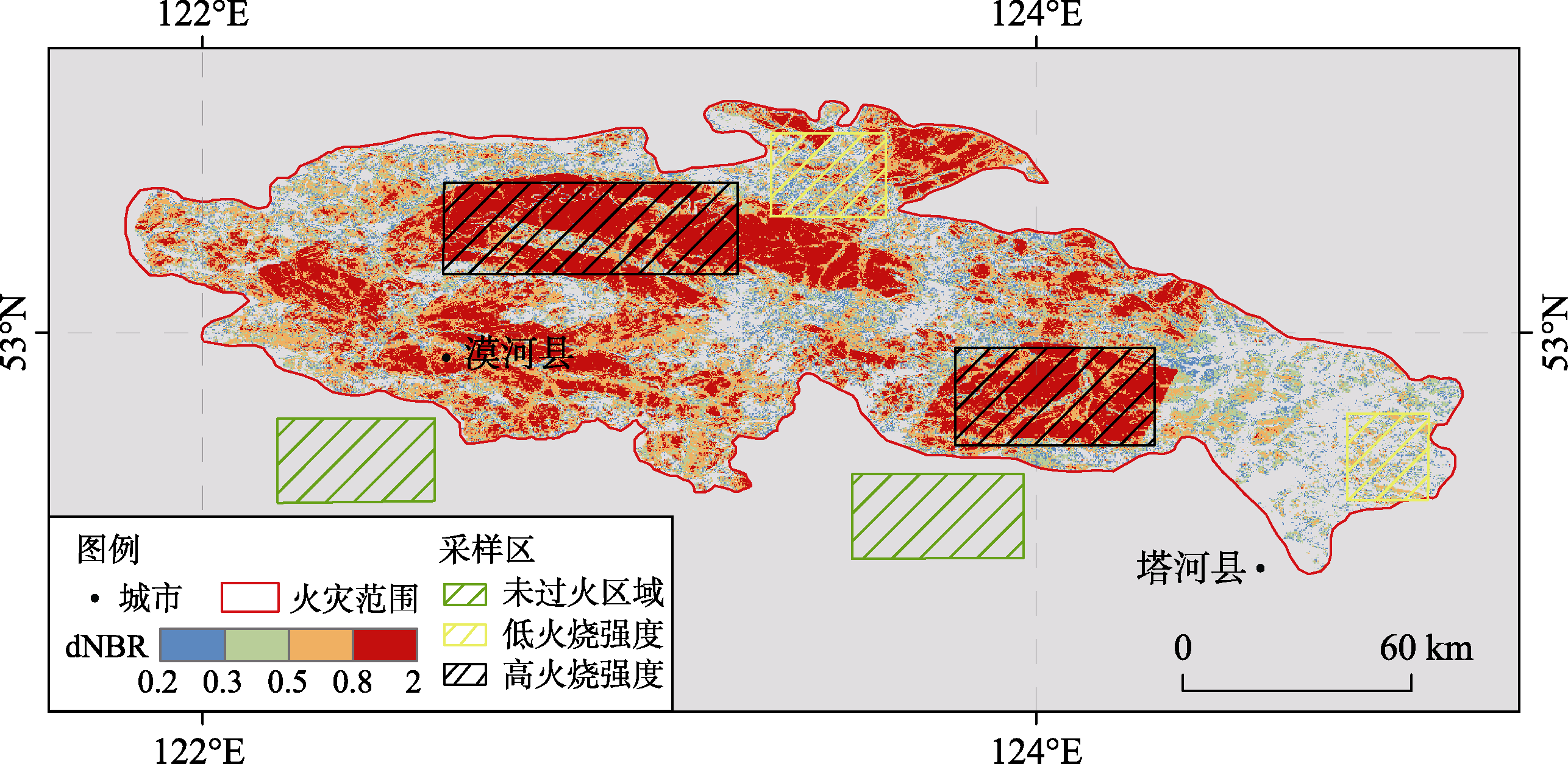

1987年大兴安岭森林火灾过火范围，燃烧指数（dNBR）数据及不同火烧强度林地采样区位置见图3所示，大兴安岭火烧迹地分布较为集中。
图3 大兴安岭燃烧指数及不同火烧强度林地采样区分布
灾后植被遥感参数距平（以LAI为例）的分布及其变化情况如图4所示。大兴安岭过火区1987年LAI距平负偏程度最大，范围从-3.60到 -2.0，过火区内负距平像元逐年减少，且高火烧强度地区距平值增加较慢，低火烧强度地区距平值增加较快。

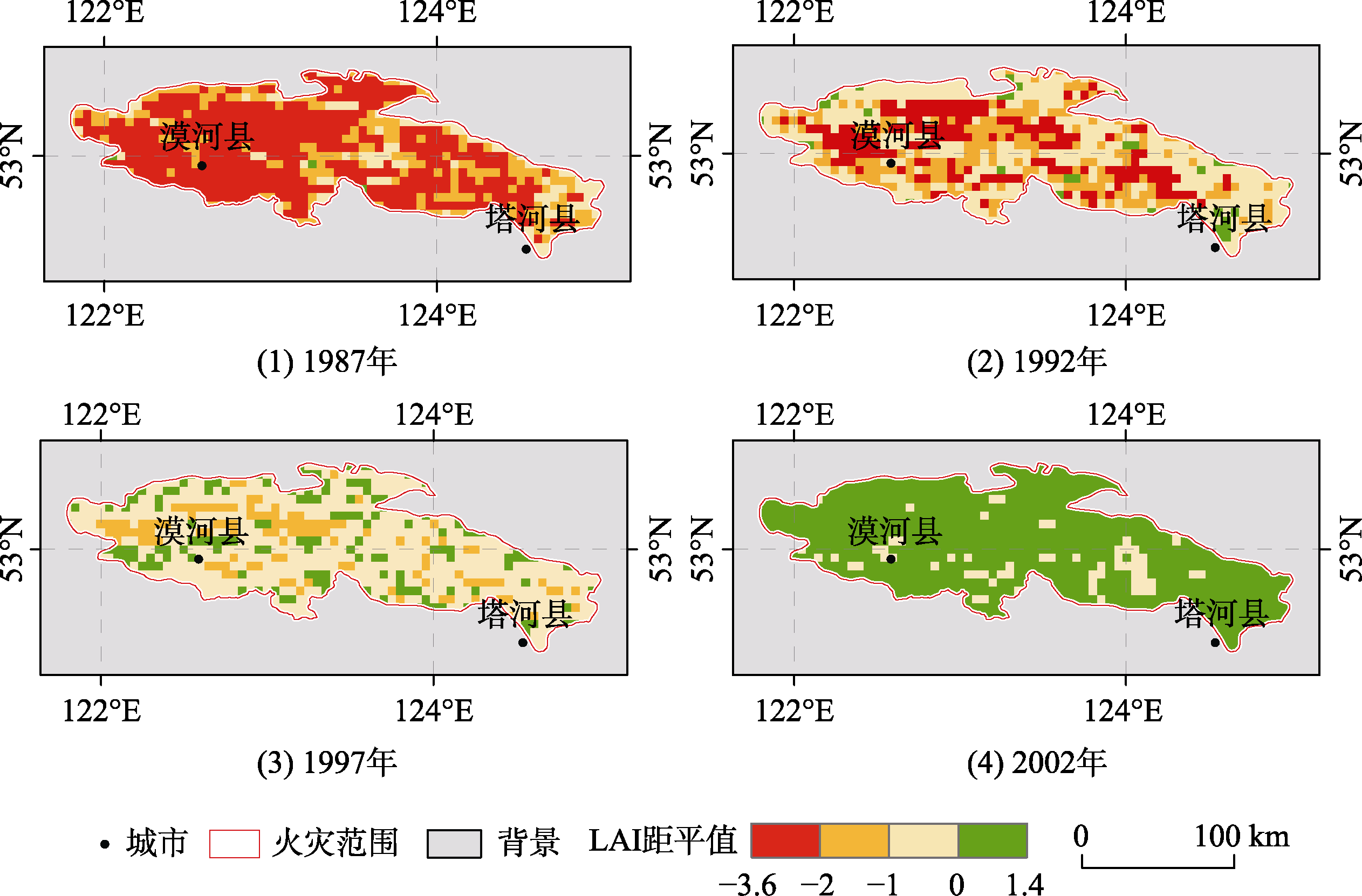

图4 大兴安岭过火区LAI距平分布
在此基础上，统计典型高火烧强度、低火烧强度及未过火区域植被遥感参数每8天及年变化情况，如图5、图6所示。过火林地LAI在火灾发生后迅速降低，高火烧强度地区LAI最大降幅为低火烧强度地区的1.6倍，且低火烧强度地区LAI值约5年恢复，高火烧强度地区LAI值约10年恢复。
大兴安岭过火区灾后地表覆盖变化情况如图7、表2、图8所示。大兴安岭过火区灾后林地比例增加，2004年加速增加，2009年达到最大值，而混合植被（指耕地与天然植被的混合区域）比例降低，说明森林正在恢复。对比植被指数与土地覆盖变化情况可知：植被指数的恢复不能代表植被结构的恢复，森林火灾后灌木、草地生长对灾后植被指数的快速增长贡献较大。

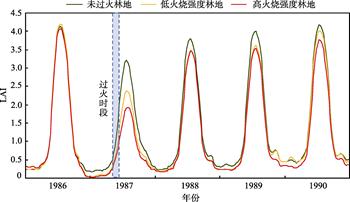

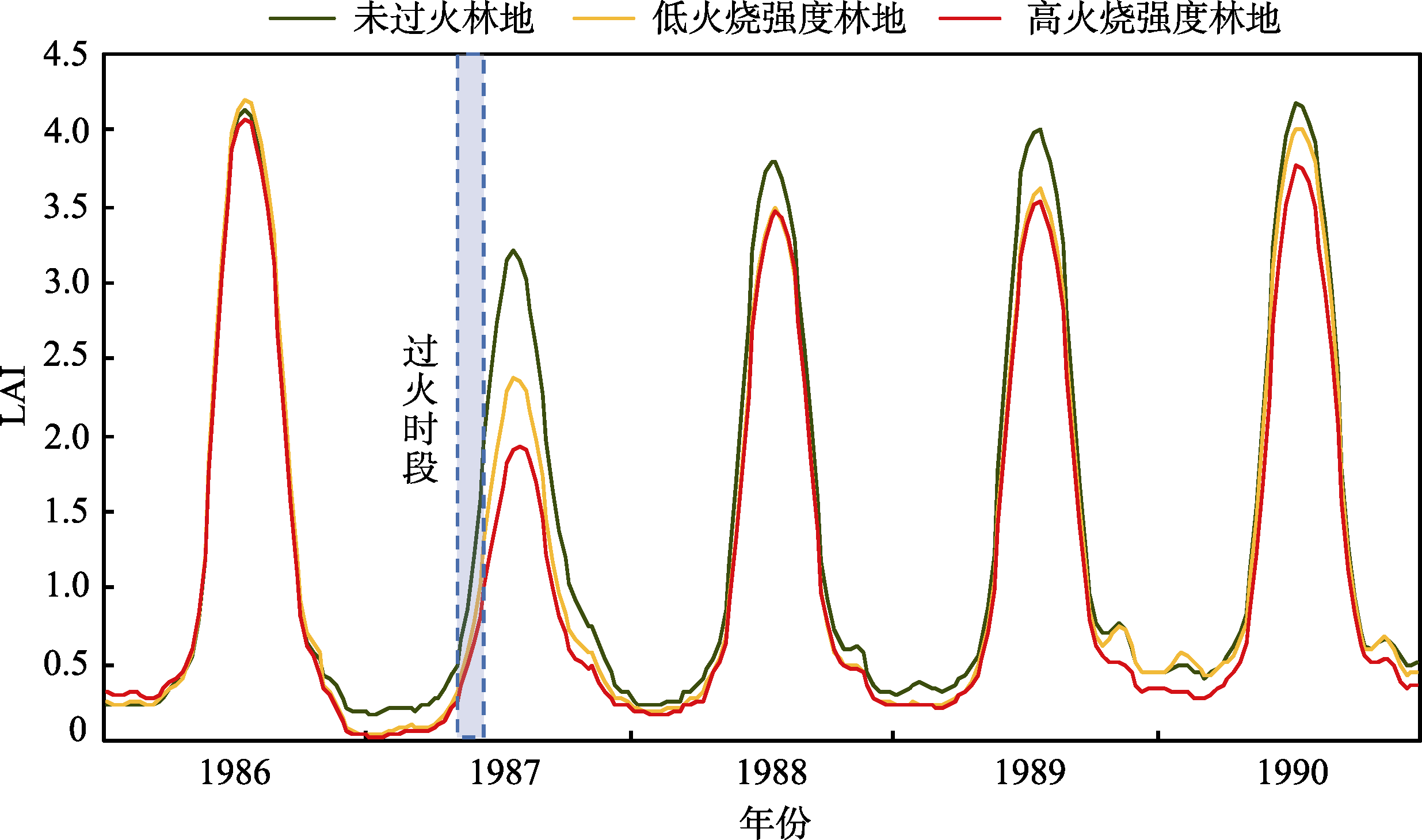

图5 大兴安岭不同火烧强度过火区及未过火地区LAI变化（每8天）

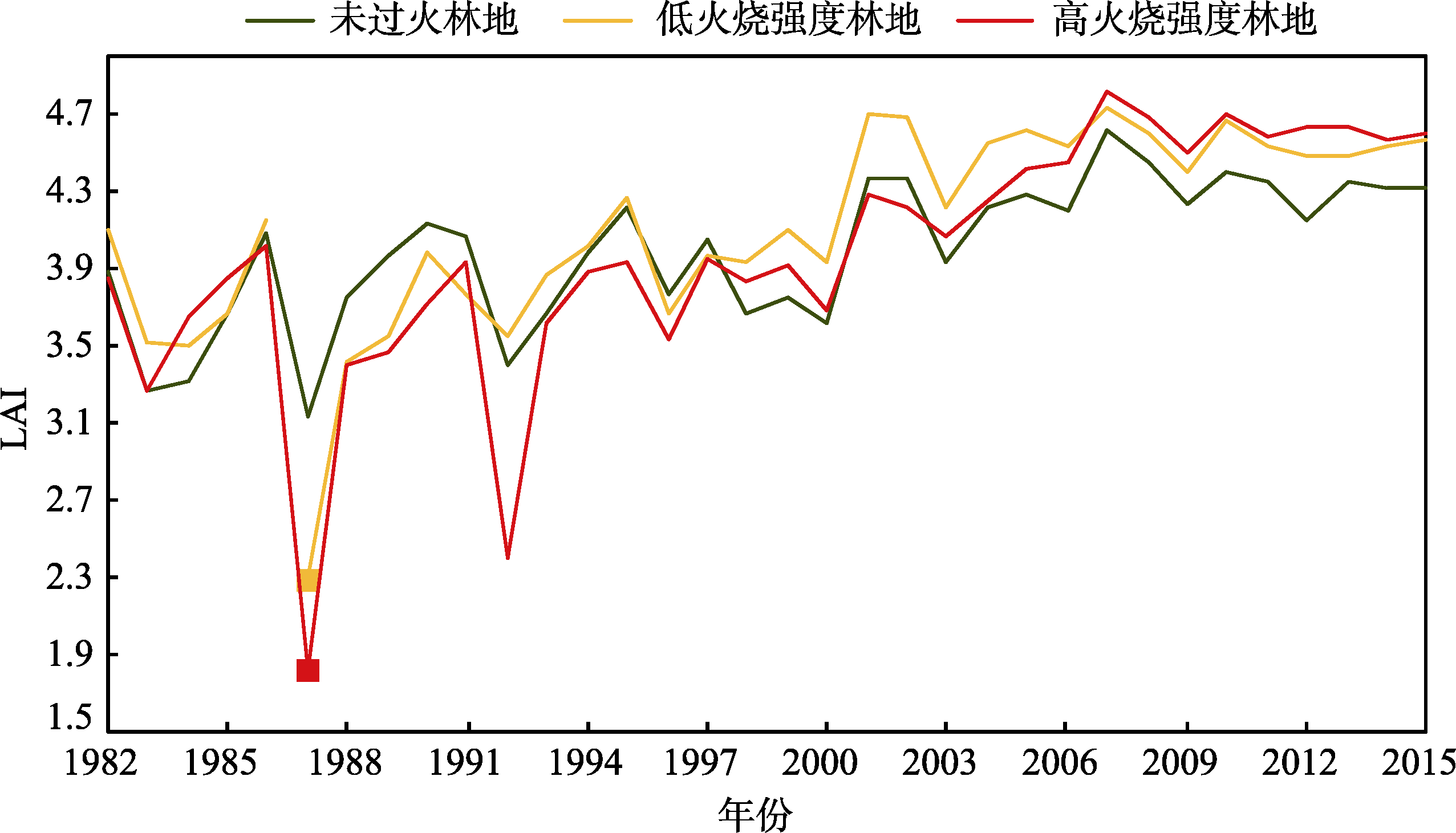

图6 大兴安岭不同火烧强度过火区及未过火地区LAI变化（每年）

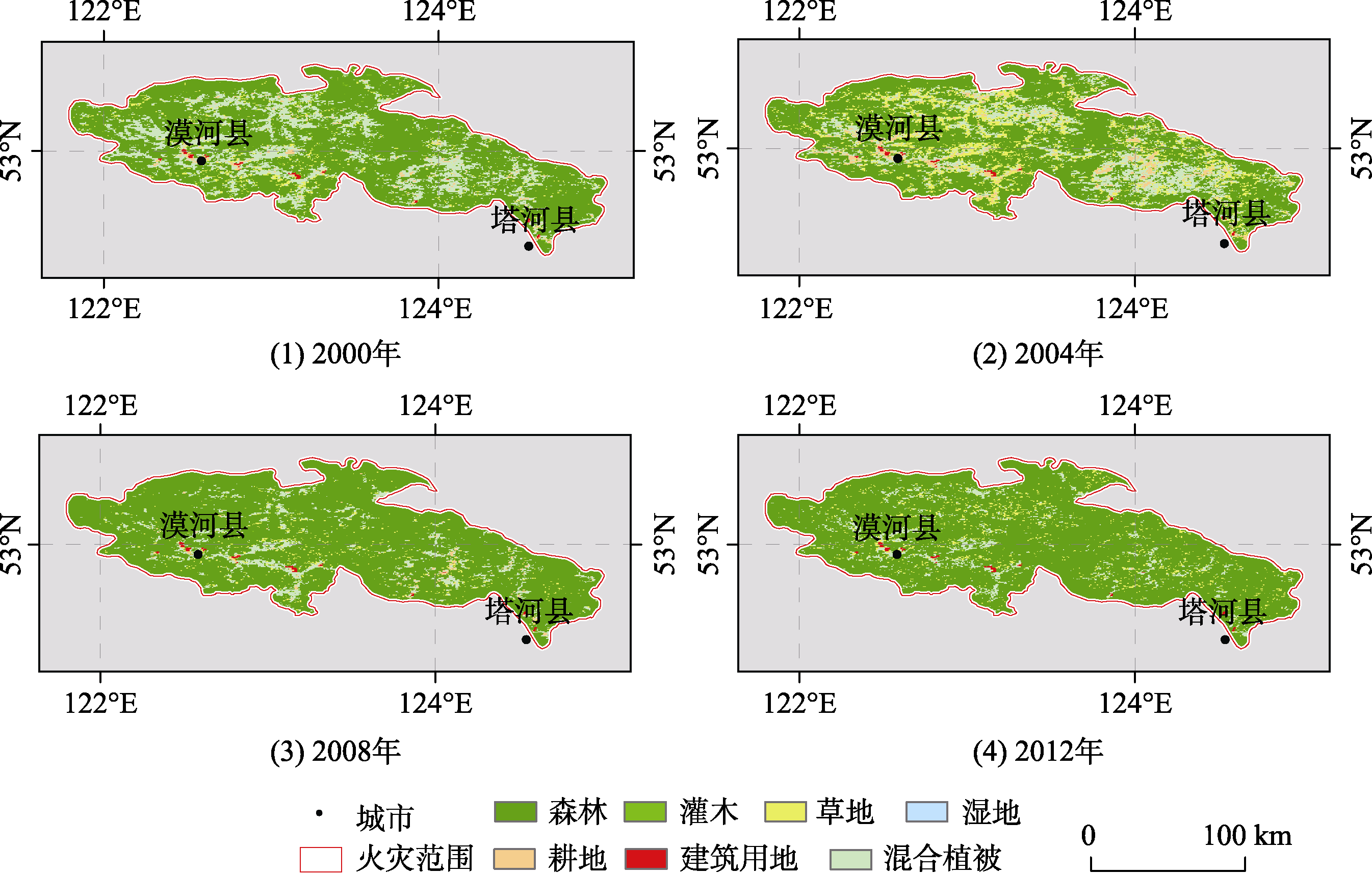

图7 大兴安岭过火区地表覆盖类型变化
表2 大兴安岭过火区地表覆盖类型面积变化（%）
|
植被类型 |
年份 |
|||||||||||||
|
2000 |
2001 |
2002 |
2003 |
2004 |
2005 |
2006 |
2007 |
2008 |
2009 |
2010 |
2011 |
2012 |
2013 |
|
|
森林 |
74.51 |
74.51 |
72.49 |
69.86 |
67.43 |
75.33 |
80.97 |
88.58 |
89.14 |
89.45 |
81.89 |
81.34 |
89.65 |
87.53 |
|
灌木 |
1.45 |
1.45 |
0.43 |
0.31 |
0.36 |
0.50 |
0.17 |
0.30 |
0.36 |
0.73 |
0.17 |
0.22 |
0.15 |
0.00 |
|
草地 |
3.07 |
3.07 |
3.10 |
6.25 |
12.46 |
10.46 |
7.23 |
2.50 |
2.16 |
2.21 |
8.32 |
10.30 |
4.15 |
6.72 |
|
永久湿地 |
0.00 |
0.00 |
0.04 |
0.04 |
0.03 |
0.01 |
0.00 |
0.00 |
0.01 |
0.00 |
0.00 |
0.00 |
0.00 |
0.00 |
|
耕地 |
1.46 |
1.46 |
2.80 |
3.56 |
3.74 |
3.45 |
2.46 |
2.22 |
0.79 |
0.88 |
0.09 |
0.04 |
0.02 |
0.04 |
|
建筑用地 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
0.27 |
|
混合植被 |
19.25 |
19.25 |
20.87 |
19.72 |
15.71 |
9.99 |
8.89 |
6.13 |
7.27 |
6.47 |
9.26 |
7.83 |
5.77 |
5.45 |

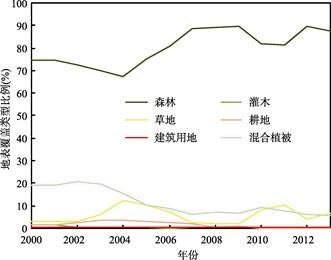

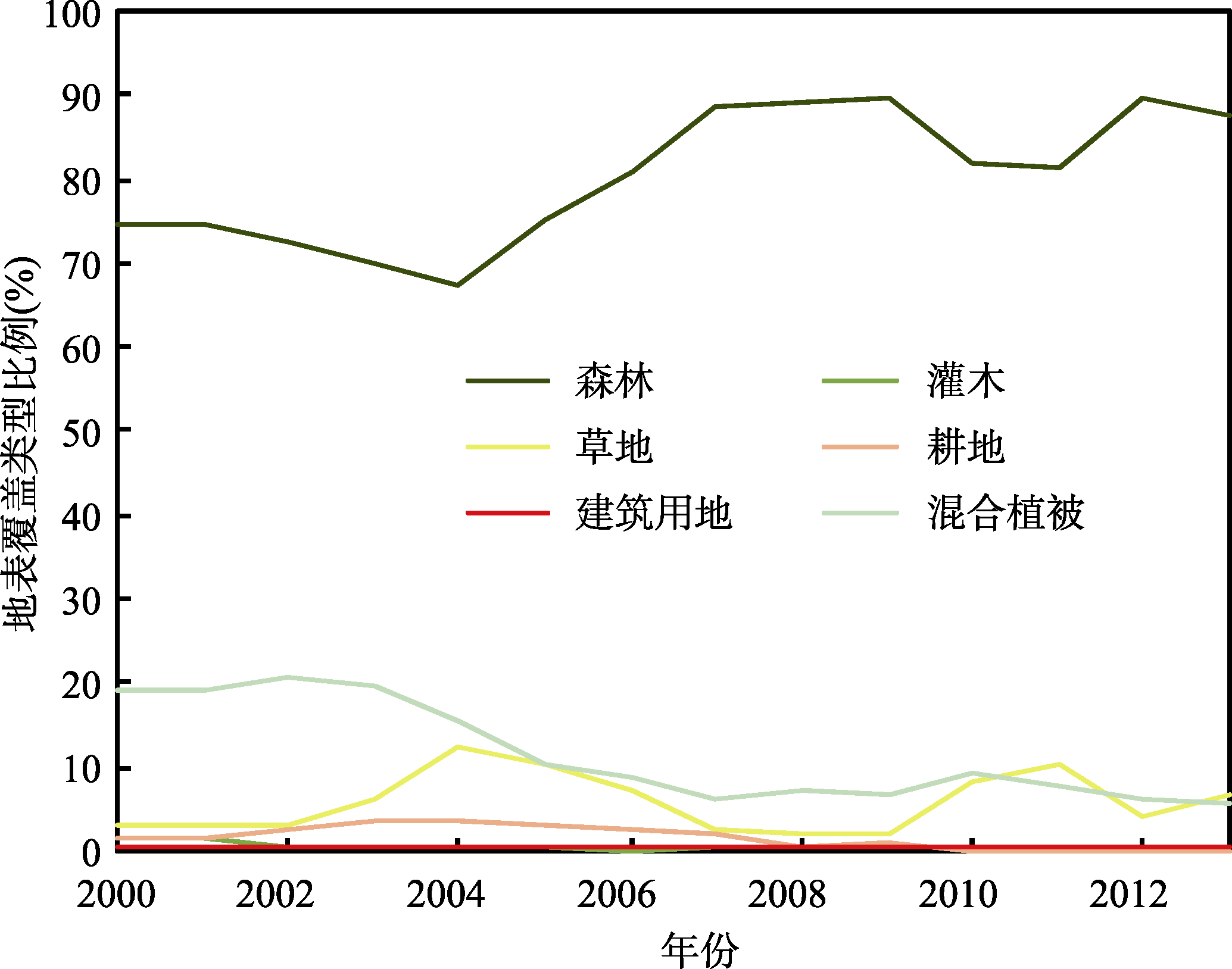

图8 大兴安岭过火区各地表覆盖类型比例变化
4.2 数据结果验证
GLASS LAI、FAPAR时间序列产品具有良好的连续性，且在植被周期内变化平稳，波动小，LAI指数对探测森林扰动较为敏感， Wang等证明了在大兴安岭北部林区GLASS LAI产品相较更适宜扰动检测[8]。基于植被指数的年距平分析能直观、简单地反映植被受森林火灾的影响，但不能分析植被指数扰动的组分。
为了检验典型重大森林火灾对陆地植被影响数据集的精度，查阅了很多已有关于植被受森林火灾影响以及植被恢复的研究工作，如解伏菊等人证明火烧强度越高，植被恢复状况越差，植被恢复情况越复杂[9]；王绪高等人研究表明2004年大兴安岭过火区以白桦为主、混有一定量落叶松的乔木层已逐渐形成[10]；王丽红等人研究表明2009年落叶人工松林群落丰富度达到最大值[11]。以上研究皆与本文研究成果一致，本研究能够从植被遥感参数的变化以及地表覆盖类型的演替方面展现重大森林火灾对陆地植被影响的程度以及森林植被的恢复特征。
5 讨论和总结
本文基于时间序列的LAI、FAPAR数据，基于年距平分析法研究重大典型森林火灾对陆地植被的影响具有一定的优越性；该数据可靠性比较高、代表性较强，从长时间尺度上分析了植被受森林火灾的影响与恢复特征，可以为植被灾后恢复措施的制定提供依据。但本数据未探讨植被结构的恢复过程及其与植被遥感参数变化间的关系，后续研究应考虑植被物种结构演替，结合实地调查数据来解释植被遥感参数的变化机制，且植被遥感参数的扰动分析中应区分噪声、季节组分，去除温度、降水等气候条件对植被物候的影响。
